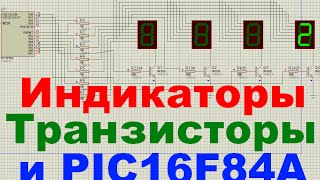

25. Четыре схемы подключения светодиодных индикаторов и транзисторов к PIC16F84A (Урок 22. Теория)

Спасибо за Like и за Подписку на мой канал. Если вас больше привлекает социальная сеть вконтакте, то вы можете подписаться на страницу канала в вконтакте и следить за выпуском новых роликов! Страница в вконтакте: https://vk.com/mychippic Описание к видео: В уроке показаны четыре схемы подключения светодиодных индикаторов и биполярных транзисторов к микроконтроллеру PIC16F84A. Показано, какие изменения в программе для микроконтроллера нужно сделать, чтоб индикаторы работали правильно во всех случаях. 0:37 В первй схеме рассматривается подключение индикаторов с общим анодом и NPN транзисторов к микроконтроллеру PIC16F84A. 6:48 Во второй схеме рассматривается подключение индикаторов с общим анодом и PNP транзисторов к микроконтроллеру PIC16F84A. 13:10 В третьей схеме рассматривается подключение индикаторов с общим катодом и PNP транзисторов к микроконтроллеру PIC16F84A. 18:20 В четвёртой схеме рассматривается подключение индикаторов с общим катодом и NPN транзисторов к микроконтроллеру PIC16F84A. 21:33 Далее показано сравнение схем подключения транзисторов и индикаторов у других разработчиков электронных схем.
