233 - ELETRICIDADE - Montagem de painel - Executando a fiação - Parte 01 de 04

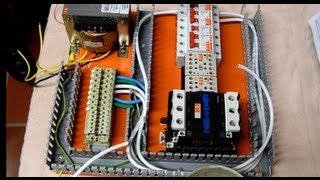

A etapa fundamental, para o funcionamento de um circuito elétrico, são os condutores, especificamente a fiação. Em um painel elétrico, costuma-se (salvo outras preferências) efetuar as ligações dos condutores de força, ou os de maior seção, a fim de que possam ser melhor acomodados no interior da canaleta de PVC. Existem canaletas com rasgos bem amplos, que possibilitam facilmente a passagem de cabos de maior seção. Todavia, como o material foi recebido sem que tivéssemos a oportunidade de especificá-lo, tivemos que nos adaptar a algumas particularidades, como o corte de parte da canaleta, a fim de possibilitar a passagem do cabo de 10 mm² aos componentes indicados pelo diagrama. Também existem terminais isolados para essa bitola de fio, porém, como não foram fornecidos, os cabos de 10 mm² foram ligados diretamente a cada ponto de contato, após ser removida parte da isolação. Estamos indicando as partes do diagrama onde se está efetuando as ligações, para melhor acompanhamento.
