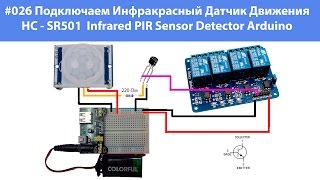

#026 Подключаем Инфракрасный Датчик Движения HC SR501 Infrared PIR Sensor Detector Arduino

#026 Подключаем Инфракрасный Датчик Движения HC SR501 Infrared PIR Sensor Detector Arduino Разверни описание Дополнительные тэги: посылки из Китая, обзор товаров, распаковки, Китайские товары, kit кит, фдшучзкуыы, aliexpress, алиэкспресс, алиэкспрес, инженерка, своими руками Датчики движения применяются повсеместно, охрана или включение освещения или любого другого прибора. ************************************************ По виду реле не могу утверждать что оно управляется Минусом или Плюсом. Если подать питание (+5В и GND) то что на Vin??? Плюс или Минус? Способ 1) Мультиметером посмотришь? Способ 2) берешь GND и цепляешь еще и к Vin если реле щелкает, то управляется минусом. Если не щелкает то управляется плюсом. И это очень важно. Если управляется плюсом, то на первый взгляд транзистор не нужен. Логика прямая. Но на выходе датчика движения 3,3В, а этого мало и реле может сбоить так как у реле 5В логика. (Конечно реле будет срабатывать, но 100% гарантии нет в конечном устройстве я бы такое не оставил) Если управляется минусом то транзистор еще нужен не только для согласования логических уровней 3,3В и 5В но и для обеспечения прямой логики. Есть сигнал от датчика, реле сработало. Нет сигнала от датчика, реле выключено. ************************************************ Работает в темноте https://youtu.be/Atwj8Vg2iD8 Группа Вконтакте https://vk.com/engineer24 Инфракрасный PIR датчик движения HC - SR501 (0,95 $) https://goo.gl/0mCfOL 4-канальное реле из видео (2 $) https://goo.gl/i3ZbBX 1-канальное реле для простого подключения (0,99 $) https://goo.gl/9oVFxa Макетка с блоком питания из видео (3.78 $) https://goo.gl/6TPhjZ Если вы хотите ускорить выход новых видео, то помогите материально. 4276 3100 4123 3182 Карта Visa Сбербанк Мой WebMoney R645891419664
